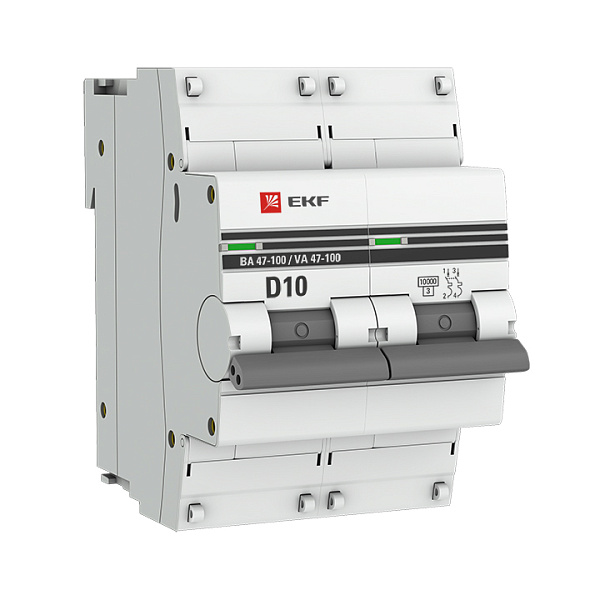

Автоматический выключатель 2P 10А (D) 10kA ВА 47-100 EKF PROxima

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ








Возможна дополнит. комплектация Да








Глубина установочная (встраив.) 50








Категория перенапряжения 3








Класс токоограничения 3








Количество защищенных полюсов 2








Модульная ширина (общ. кол-во модульных расстояний) 2








Номин. (расчетное) напряжение 400








Номин. напряжение изоляции Ui 660








Номин. отключающая способность по EN 60898 10








Номин. отключающая способность по IEC 60947-2 10








Номин. ток 10








Номинальная отключающая способность короткого замыкания Icn EN 60898 при 400В 5,8








Номинальная отключающая способность короткого замыкания Icn EN 60898, при 230В 10








Номинальная отключающая способность короткого замыкания Icu МЭК 60947-2 при 400В 5,8








Номинальная отключающая способность короткого замыкания Icu МЭК 60947-2, при 230В 10








Номинальное импульсное выдерживаемое напряжение Uimp 4








Общ. количество полюсов 2








Одновременное отключение нейтрали (N) Да








Подходит для скрытого монтажа (заподлицо) Нет








Поперечн. сечение подключ. многопроволочного (гибкого) провода 1...35








Поперечн. сечение подключ. однопроволочного (жесткого) провода 1...35








Рабочая температура окружающей среды -10...50








Степень загрязнения 2








Степень защиты (IP) IP20








Тип напряжения AC (перемен.)








Характеристика срабатывания (кривая тока) D








Частота 50...50








Описание








Автоматический выключатель ВА 47-100 серии EKF PROxima впитал в себя все преимущества предшествующей модели (взаимозаменяемы) и самые последние инновационные разработки в электротехнической отрасли. Модели данной серии, имеют узнаваемый, фирменный дизайн унифицированный с другими изделиями EKF PROxima и предназначены для оперативного управления участками электрических цепей, а так же защиты от токов перегрузки и короткого замыкания в административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех- и четырехполюсном исполнениях.

















Преимущества








1. Наличие пломбируемых панелей для защиты от несанкционированного доступа к проводникам.








2. Наличие монолитной лицевой панели.








3. Корпус имеет профильные углубления, что способствует естественной вентиляции для обеспечения охлаждения.








4. Cкругленные клеммы с насечками для надежного соединения с проводниками.








5. Наличие индикаторного окошка состояния контактов.








6. Автоматическая доводка рукоятки управления (эффект подпружинивания).








7. Двухпозиционный зажим на DIN-рейку.

















Соответствие ГОСТ/МЭК/ТУ








ГОСТ Р50345-1-2010 (МЭК 60898-2-2006)
