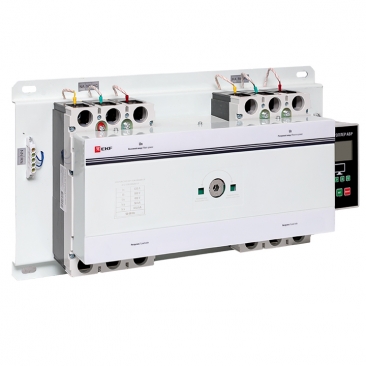

Устройство АВР ТСM 630/630А 3р EKF

Устройство АВР TCM EKF PROxima предназначено для обеспечения резервным электроснабжением нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы.

Устройство АВР автоматически подключает резервную линию питания в случае пропадания напряжения на основной линии.

Устройство АВР ТСM EKF PROxima предназначено для обеспечения резервным электроснабжением нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы.

Устройство АВР автоматически подключает резервную линию питания в случае пропадания напряжения на основной линии.

Также устройство АВР ТСM имеет функцию защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей.

Устройство АВР ТСM может быть настроено на несколько программ переключения.

А) Питающие линии: электросеть – электросеть: -автоматическое переключение на резервную электрическую линию при выходе параметров основной питающей электрической линии за установленные пределы, автоматический возврат с резервной линии на основную после восстановления параметров основной линии в установленные пределы.

Установка времени задержки переключения между электрическими линиями; - автоматическое переключение на вторую электрическую ли-нию при выходе параметров первой питающей электрической линии за установленные пределы, без автоматического воз-врата со второй линии на первую после восстановления пара-метров первой линии в установленные пределы.

Переключение на первую линию происходит автоматически после выхода параметров второй питающей электрической линии за установленные пределы.

Установка времени задержки переключения между электрическими линиями; - ручное переключение между питающими электрическими линиями.

Б) Питающие линии: электросеть – генератор:- автоматическое переключение на резервный генератор линии при выходе параметров основной питающей электрической линии за установленные пределы, автоматический возврат с генератора на основную после восстановления параметров основной линии в установленные пределы.

Установка времени задержки переключения между электрическими линиями; - ручное переключение между питающими электрическими линиями.

Конструкция и основные функции: Устройство АВР выполнено в виде моноблока и состоит из контактного блока, блока управления и двух силовых автоматических выключателей в литом корпусе.

На блоке управления имеется рычаг ручного переключения.

Такая конструкция позволяет уменьшить высоту и площадь установки АВР.

Номин.

ток 630 Ширина 680 Высота 332 Глубина 200 Модульное исполнение Нет Количество полюсов 3 Защита от перегрузки 630.

.

.

630 Гарантийный срок эксплуатации 7 С функцией защиты от утечки в землю Нет Мощность на размыкание (IEC947, Icu, 400 В) 50 Номинальное напряжение в сети перемен.

тока AC 50 Гц 400 С термозащитой Да Гарантийный срок хранения Есть штрихкод на каждой штуке товара Нет Серия EKF
