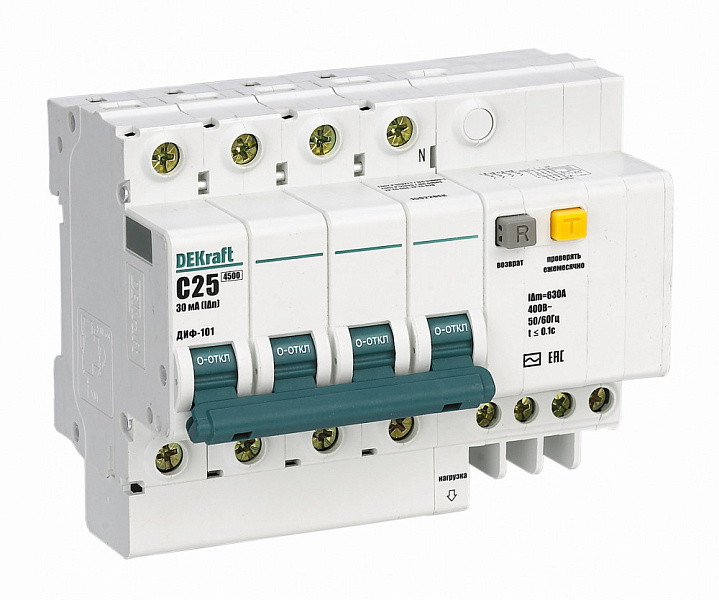

Диф. автомат 4P 10А 30мА тип АC х-ка C 4,5кА ДИФ-101 DEKraft

Аппараты серии ДИФ-101 являются АВДТ со встроенной защитой от сверхтоков одно- и трехфазных сетей с номинальными рабочими токами до 63А. При этом неважно по какой причине сработал аппарат, – цепь все равно разрывается.

При срабатывании дифференциального автомата от утечки тока выступает серая кнопка «Возврат», которая, таким образом, указывает отключения цепи — именно утечку, а не перегрузку или короткое замыкание.

Аппарат не даст возможности взвести его повторно, если предварительно не была нажата выступившая кнопка «Возврат».

Для серии АВДТ ДИФ-101 подходят все аксессуары от автоматических выключателей ВА-101.

Соответствие регламентам и стандартам ТР ТС 004 / 2011, ТР ТС 020 / 2011, ТР ЕАЭС 037 / 2016 ГОСТ IEC 61009-1

Количество полюсов, P 1, 1+N, 3, 3+N, 4

Номинальное рабочее напряжение Ue, В 230 / 400

Ряд номинальных токов In, А 6, 10, 16, 20, 25, 32, 40, 50, 63

Тип дифференциального расцепителя AC*

Ряд номинальных отключающих дифференциальных токов IDn, мА 30, 100, 300

Номинальный не отключающий дифференциальный ток IΔn, mА 15

Номинальная включающая и отключающая способность Im, А 600

Время отключения (срабатывания) при IΔn, с ≤0,1

Номинальная частота сети переменного тока, Гц 50/60

Номинальная отключающая способность Icn, А 4 500

Рабочая отключающая способность Ics, А 4 500

Кривая отключения C, D

Механическая износостойкость, циклов В-О, не менее 10 000

Коммутационная износостойкость, циклов В-О, не менее 4 000

Условия эксплуатации УХЛ4

Диапазон рабочих температур, °С От -40 до +60

Степень защиты IP20 открытый аппарат / IP40 аппарат в корпусе

Максимальное сечение подключаемого провода, мм2 25

Усилие затяжки клеммных зажимов, Н·м 2,0

Предельное усилие затяжки клеммных зажимов, Н·м 3,0

Ремонтопригодность Неремонтопригодный
