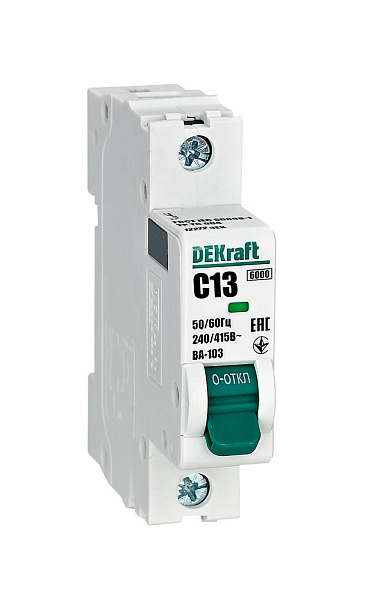

Автоматический выключатель 1P 13A (C) 6,0kA ВА103 DEKraft

Автоматический выключатель ВА103 1Р 13А C 6,0кА DEKraft


Автоматические выключатели служат для защиты электрических цепей от перегрузок и токов короткого замыкания.


Перегрузка возникает при включении в цепь слишком большого количества электроприборов. Это может вызвать оплавление проводки и неисправность подключенных приборов.


Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки.


Перегрузки и короткие замыкания — самые распространенные причины пожаров.


Сфера применения


Автоматические выключатели с отключающей способностью 6кА применяются во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), осветительных и силовых установках в общественных, административных, производственных, промышленных и других подобных зданиях.


Согласно ГОСТ Р 51778 п. 6.6.6 Отключающая способность защитных аппаратов, устанавливаемых на вводах щитков, должна быть не менее 6 кА на номинальные токи до 63 А.


В серии ВА-103 NEW представлены модификации аппаратов от 1А до 63А с кривыми отключения B, C и D, ассортимент стал шире.


Аппараты имеют определенные кривые отключения. Они отражают порог срабатывания при защите от короткого замыкания.


Кривая B — ток в цепи в 3-5 раз больше номинального (т.е. автоматический выключатель на 16А отключит цепь при токе 48-80А). Применяются для защиты цепей большой протяженности.


Кривая С — ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Применяются для стандартной защиты цепей розеток и освещения.


Кривая D — ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Применяются для защиты цепей, в которые включены двигатели, трансформаторы и прочее.


Соответствие регламентам и стандартам ТР ТС 004 / 2011, ТР ЕАЭС 037 / 2016, ГОСТ IEC 60898-1


Число полюсов, P 1, 2, 3, 4


Номинальное напряжение изоляции Ui, В 500


Номинальное рабочее напряжение Ue, В 240 / 415


Номинальный ток In, А 1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 32, 40, 50, 63А


Номинальная частота сети переменного тока 50 / 60 Гц


Номинальная отключающая способность Icn, А 6 000


Рабочая отключающая способность Ics, А 6 000


Кривая отключения (диапазон токов мгновенного расцепления) B, C, D


Механическая износостойкость, циклов В-О, не менее 25 000


Коммутационная износостойкость, циклов В-О, не менее 6 000


Номинальное выдерживаемое импульсное напряжение Uimp, кВ 4


Максимальное сечение подключаемого провода, мм2 1-32А: 25 40-63А: 35


Условия эксплуатации УХЛ4


Диапазон рабочих температур, °С -40 - +60


Степень защиты IP 20 открытый аппарат / IP40 в корпус


Рекомендованное усилие затяжки клеммных зажимов, Н·м 2.5


Ремонтопригодность Неремонтопригодный
