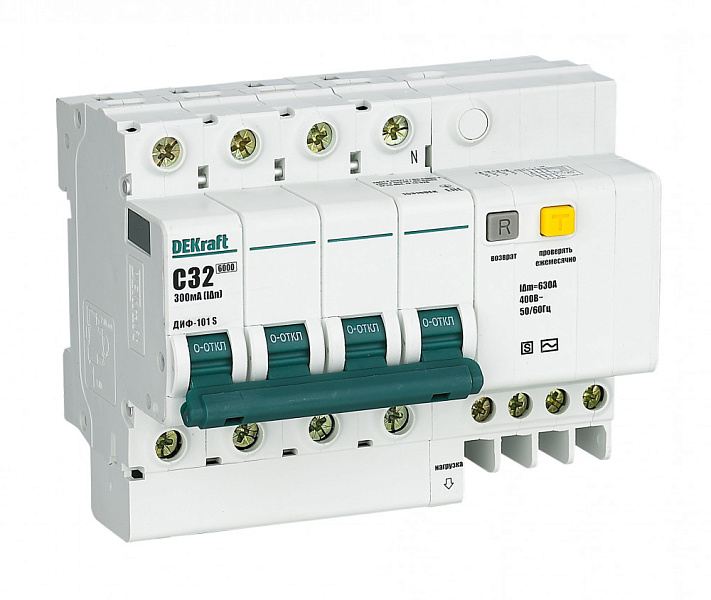

АВДТ со встр. защ. от сверхтоков 4P 32A 300мА селективный ДИФ-101 S
Доп. описание Автоматический выключатель дифференциального тока серии ДИФ-101 S DEKraft; селективный; 4P; ном.ток 32 А; характеристика C; откл.способность Icn = 6 кА; ток утечки 300 мА; блок дифф.защиты – электронный; ширина – 6,5 мод. х 18 мм; монтаж – на DIN-рейку. АВДТ применяются в сетях напряжением до 400 В пер.тока для защиты электроустановок от сверхтоков и токов утечки; в щитах, где требуется ступенчатая дифференциальная защита (задержка по срабатыванию).
Основные технические характеристики
Параметр ДИФ-101 S селективный
Соответствие стандартам ТР ТС 004 / 2011, ТР ТС 020 / 2011, ТР ЕАЭС 037 / 2016
ГОСТ IEC 61009-1
Количество полюсов, Р 2, 4
Ряд номинальных токов In, A 25, 32, 40, 50, 63
Ряд номинальных отключающих дифференциальных токов IΔn, мА 100, 300
Номинальный не отключающий дифференциальный ток I no, мА 50, 150
Время отключения при номинальном дифференцальном токе, с 0,13 — 0,5
Тип дифференциального расцепителя AC*
Номинальная частота сети переменого тока, Гц 50/60
Номинальная включающая и отключающая способность I m, A 630
Номинальная отключающая способность Icn, A 6 000
Рабочая отключающая способность Ics, A 6 000
Кривая отключения С
Механическая износостойкость, цикловВ-О, не менее 10 000
Коммутационная износостойкость, цикловВ-О, не менее 4 000
Условия эксплуатации УХЛ4
Температура эксплуатации от -40 °С до +60 °С
Степень защиты IP20 открытый аппарат / IP40 аппарат в корпусе
Сечение присоединяемых проводов, мм2 25-32А: 1-16 40-63А: 1-25
Предельное усилие затяжки, Н·м 25-32А: 2,0 40-63А: 2,5
Ремонтопригодность Неремонтопригодный
Тип устройства Электронный
