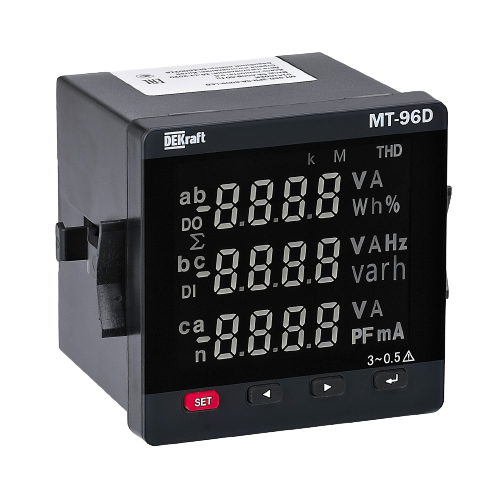

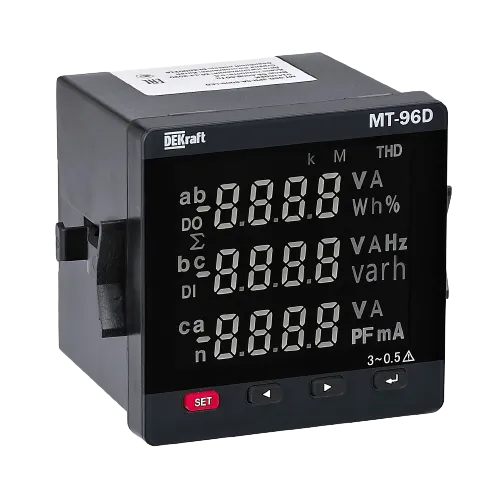

Мультиметр цифровой 96х96мм трехфазный, вход 100В 5А, THD+multi-tariff, RS485+DO, МТ-96D DEKraft

Цифровые измерительные приборы ТМ DEKraft предназначены для измерения электрических величин в цепях переменного тока частотой 50 Гц.


В этой серии измерительных приборов модульной конструкции используется технология дискретизации переменного тока и цифровой обработки сигналов. Приборы позволяют измерять переменное напряжение, переменный ток, частоту, активную, реактивную и полную мощность и энергию, коэффициент мощности в зависимости от исполнения прибора.


Приборы также имеют другие функции, такие как коммуникационный интерфейс и релейный выход.


Приборы удобны в установке, подключении и обслуживании. При этом они могут быть запрограммированы для установки параметров на месте, реализуя сеть различных ПЛК и компьютерных коммуникационных программ в промышленности.


Сфера применения


Основное применение – приборные панели распределительных шкафов высокого и низкого напряжения, силовых шкафов, шкафов управления и различных электронных устройств управления в системах передачи и распределения.


Цифровые измерительные приборы предназначены для интеллектуального мониторинга энергосистемы в различных сферах жизнедеятельности, таких как промышленные и горнодобывающие предприятия, коммунальные службы и интеллектуальные здания.


Цифровые приборы широко используются в различных системах управления, SCADA-системах и системах управления энергией, автоматизации подстанций, автоматизации распределения электроэнергии, мониторинге коммунальной мощности, промышленной автоматизации, интеллектуальных зданиях, интеллектуальных распределительных панелях и распределительных устройствах.


Диапазон измеряемых величин


Диапазон измеряемого тока


Прямое включение AC: 0,1~5A;


AC: трансформаторное включение 5A/5A ～ 10кA/5A;


Диапазон измеряемого напряжения


Прямое включение AC: 3~600В;


AC: трансформаторное включение 380В/100В ～ 380кВ/100В;


Диапазон измеряемой частоты 45Гц~65Гц


Коэффициент мощности 0,5 (lead) ～ 1 ～ 0,5 (lag)


Технические характеристики


Вход


Тип сети Однофазная, трехфазная


Перенапряжение Постоянное: 1.2×Un; Пиковое: 2×Un в течение 1с


Перегрузка по току Постоянная: 1.2×In; Пиковая: 10×In в течение 5с


Частота 45~65Гц


Релейный выход


Характеристики контактов 3A/250В AC;


Настраиваемые значения


Значения максимального, минимального значения срабатывания и значения гистерезиса


Способ вывода


Переключающий контакт или сигнализация


Передача данных


Интерфейс связи RS485


Протокол связи MODBUS-RTU


Скорость передачи 1200, 2400, 4800, 9600 бод


Бит четности Чет, нечет, нет


Тип дисплея Светодиодный LED-дисплей Жидкокристаллический LCD-дисплей


Класс точности Напряжение, ток, частота, активная, реактивная, полная мощность, коэффициент мощности 0,5


Вспомогательное питание


Номинальное напряжение AC 220 В ± 15%


Потребляемая мощность ＜ 5ВА


Выдерживаемое напряжение


Вход и вспомогательное питание >2кВ 50 Гц / 1 мин


Вход и выход >2кВ 50 Гц / 1 мин


Выход и вспомогательное питание >2кВ 50 Гц / 1 мин


Сопротивление изоляции Между входами, выходами и корпусом прибора >100 МОм
